高溫電動蝶閥在高爐送風系統中的應用

　　高爐送風系統是由汽輪機帶動軸流壓縮機 壓縮機吸入大氣中的空氣，然后從壓縮機出來的空氣經過幾道閥門和熱風爐送往高爐。應用在這里的閥門有止回閥和電動蝶閥。由于這里溫度較高， 電動蝶閥的密封成了突出的問題。為了滿足重慶鋼鐵公司高爐送風系統的需要，我們研制了高溫氣體密封式電動蝶閥。

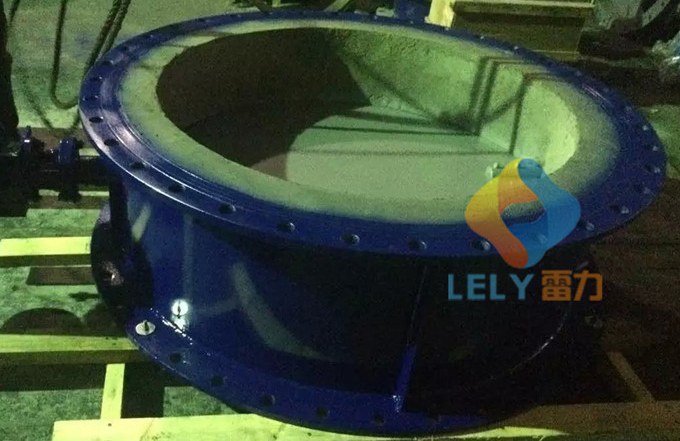

　　以往的蝶閥一般 高使用溫度為80℃ ，采用橡膠等彈性材料，依靠彈性變形達到密封。該閥門為高溫型式的閥門， 高使用溫度為350度。由于橡膠的耐熱性較差，耐熱性能較好的氟橡膠的使用溫度也只能達到250度。為此，我們選用了金屬—— 金屬的硬密封，并選用了雙偏心結構(圖)。此種結構有愈關愈緊的特點，閥體密封圈和蝶板密封圈皆做成彈性的。這樣，閥門關閉后，依靠閥體密封圈和蝶板密封圈的彈性變形及雙偏 L、結構愈關愈緊的特點使閥門達到密封。此閥的蝶板采用桁架式結構.具有剛性好.流通面積大，流阻小等優點。閥體采用短系列，焊接結構，開關靈活，結構緊湊，重量輕。

　　根據閥門的使用環境，閥軸采用2Cr13不銹鋼觸造。疑有強度高、變形小、壽命長、耐溫性能好等優點。蝶板、閥體采用碳鋼焊接而成，體積小，重量輕。軸套采用耐高溫、自潤滑的碳石墨材料，摩擦系數小，蝶板密封圈和閥體密封圈采用具有硬度差的鋁青銅zQAL9—4和不銹鋼2Crl3配合，加工精度高，具有自磨削作用，使用摩擦力小，壽命長。

　　閥門裝配后.應該進行密封壓力試驗。由于我們無大口徑氣體試驗設備，未做高溫氣體密封試驗，只對DN1000的電動蝶閥進行常溫水壓試驗。試驗結果，閥門的泄漏量甚小，滿足GB4981的要求，達到了設計要求。為了確切的掌握該閥門的密封性能，根據相似理論，生產制造出DN250的蝶閥，該閥的各部分尺寸參數都按模擬比1/4的關系與DN]000閥相關。制造后，對DN250的蝶閥進行各種性能試驗。結果，試驗閥在接近介質實際使用溫度250c時，漏量基本上為零，其他性能也均達到設計要求。
